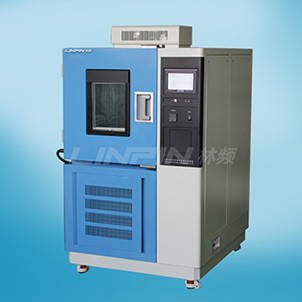

高低溫交變試驗箱的制冷機組是由制冷機組、冷卻器、平板式換熱器、空調膨脹閥、毛細血管、繼電器和空調蒸發器等構成。




　　致冷原理：冷媒經制冷壓縮機隔熱縮小到較高的工作壓力，耗費的輸出功率使排氣管溫度上升，以后冷媒經冷卻器等和四周物質開展熱交換器將發熱量發送給四周物質。后冷媒經截留閥絕熱變形作功，這時候冷媒溫度減少。后冷媒根據空調蒸發器等溫地從溫度較高的物件吸熱反應，使被制冷物件溫度減少，此循環系統循環往復進而做到減溫的目地。



　　高低溫交變試驗箱的致冷方法有二種，一種是單極致冷，另一種是復疊式致冷。



　　一般來說溫度高過-40度，容量低于500L下列的設備應用單極致冷，應用的是R404A制冷劑。



　　當高低溫交變試驗箱溫度小于-40度，或是升降機溫速度規定較為快，或是是檢測試品帶負荷的狀況下，一般全是選用復疊式致冷，另外應用R404A制冷劑和R23制冷劑。
